工字鋼H型鋼區別,怎么認清H型鋼,工字鋼
作者:lanzhou           時間:2019-08-10 12:23:29

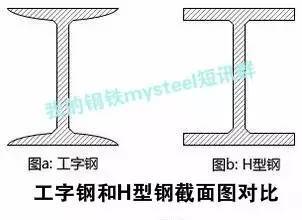

常有人問到工字鋼與H型鋼形狀相似,他們到底有啥區別呢?很多人都不能詳解。這里為大家做一個詳盡的解答:很多人認為工字鋼是國內的叫法,H型鋼是國外的叫法,其實這個認知是錯誤的。H型鋼和工字鋼從形狀上來說是不一樣的,見下圖:

工字鋼

工字鋼如名所示,是一種“工”字形截面型鋼,上下翼緣內表面有傾斜度,一般為1:6,使得翼緣外薄而內厚,因此造成工字鋼在兩個主平面的截面特性相差巨大,在應用中難以發揮剛才的強度特性。雖然工字鋼市場上上也出現了加厚工字鋼,但工字鋼的結構已經決定了其抗扭性能短板。

H型鋼

H型鋼是當今鋼結構建筑中應用廣泛的型材,它與工字鋼相比有很多區別。首先是翼緣,其次翼緣內表面沒有傾斜度,上下表面平行。H型鋼的截面特性要明顯優于 傳統的工字鋼、槽鋼和角鋼。

H型鋼,是一種截面面積分配更加優化、強重比更加合理的經濟斷面高效型材,因其斷面與英文字母“H”相同而得名。H型鋼的兩條 外邊內側沒有斜度,是平直的。這使得H型鋼的焊接拼接比工字鋼操作簡單,單位重量的力學性能更好,可以節省大量的材料和施工時間。

工字鋼截面受直壓力好,耐拉,但是截面尺寸因翼板太窄,不能抗扭。H鋼則反之,兩者各有優劣。

H型鋼與工字鋼的區別和用途說明

?工字型鋼不論是普通型還是輕型的,由于截面尺寸均相對較高、較窄,故對截面兩個主袖的慣性矩相差較大,因此,一般僅能直接用于在其腹板平面內受彎的構件或?qū)⑵浣M成格構式受力構件。對軸心受壓構件或在垂直于腹板平面還有彎曲的構件均不宜采用,這就使其在應用范圍上有著很大的局限。

H型鋼屬于高效經濟裁面型材(其它還有冷彎薄壁型鋼、壓型鋼板等),由于截面形狀合理,它們能使鋼材更高地發揮效能,提高承裁能力。不同于普通工字型的是H型鋼的翼緣進行了加寬,且內、外表面通常是平行的,這樣可便于用高強度螺栓和其他構件連接。其尺寸構成合理系列,型號齊全,便于設計選用。(除了吊車梁用工字型鋼)

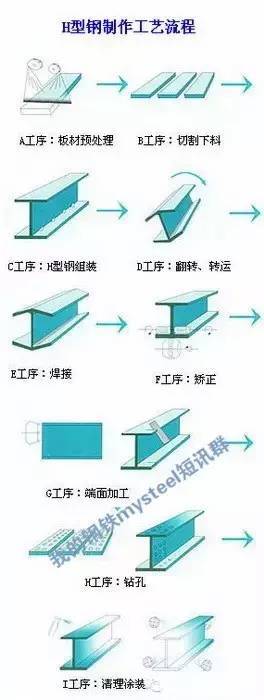

?H型鋼的翼緣都是等厚度的,有軋制截面,也有由3塊板焊接組成的組合截面。工字鋼都是軋制截面,由于生產工藝差,翼緣內邊有1:10坡度。H型鋼的軋制不同于普通工字鋼僅用一套水平軋輥,由于其翼緣較寬且無斜度(或斜度很小),故須增設一組立式軋輥同時進行輥軋,因此,其軋制工藝和設備都比普通軋機復雜。國內可生產的最大軋制h型鋼高度為800mm,超過了只能是焊接組合截面。

我國熱軋H型鋼國標(GB/T11263-1998)將H型鋼分為窄翼緣、寬翼緣和鋼樁三類,其代號分別為hz、hk和hu。窄翼緣H型鋼適用于梁或壓彎構件,而寬翼緣H型鋼和H型鋼樁則適用于軸心受壓構件或壓彎構件。工字鋼與H型鋼相比,等重量前提下,w、 ix、 iy都不如H型鋼。

?工字鋼的邊長小,高度大,只能承受單方向的力。

?H型鋼槽深,厚度大,可以承受兩個方向的力。

?隨著鋼結構建筑的發展需要,只有工字鋼是不行的,就是加厚工字鋼,用于承重柱容易失穩。

工字鋼只能用于橫梁,而H型鋼才能用于結構的承重柱。

H型鋼是一種斷面力學性能較工字鋼優良的經濟型斷面鋼材,因其斷面的形狀與英文字母“H”相同而得名。熱軋H型鋼的翼緣比工字鋼寬、側向剛度大、抗彎能力強。同等規格下H型鋼理重較工字鋼輕。

工字鋼翼緣是變戴面靠腹板部厚,外部薄; H型鋼的翼緣是等戴面

?HW HM HN H是H型鋼的通稱,H型鋼是焊制; HW HM HN是熱軋

?HW 是H型鋼高度和翼緣寬度基本相等;主要用于鋼筋砼框架結構柱中鋼芯柱,也稱勁性鋼柱;在鋼結構中主要用于柱。

?HM是H型鋼高度和翼緣寬度比例大致為1.33~~1.75;主要在鋼結構中:用做鋼框架柱,在承受動力荷載的框架結構中用做框架梁;例如:設備平臺。

HN 是H型鋼高度和翼緣寬度比例大于等于2;主要用于梁;工字鋼的用途相當于HN型鋼。
